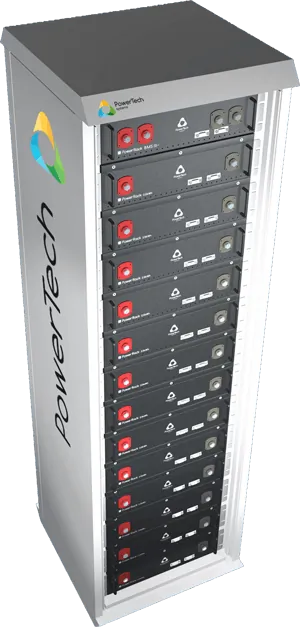

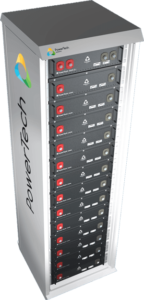

PowerRack-Cabinet
PowerRack - Système modulaire de stockage Lithium-Ion

 Le système PowerRack® est désormais approuvé par le Bureau Veritas Marine & Offshore et obtient la certification de type (Type Approval) pour les applications Marines. Plus d’informations…
 Le système PowerRack® équipe le bateau restaurant 100% électrique « Ducasse sur Seine » au pied de la tour Eiffel, Paris. Plus d’informations…

Le système PowerRack est une solution de stockage au Lithium Fer Phpsphate performante et évolutive pour une très large variété d’applications de stockage d’énergie (traction lourde, stockage d’énergie, UPS, télécommunication,
smart-grid, stockage résidentiel, applications industrielles, etc.).
La flexibilité de cette solution permet de déployer un système de batterie allant de 2.5kWh à 1MWh pour une tension pouvant atteindre jusqu’à plus de 1000VDC.

Les modules PowerRack sont logés dans des armoires 19 pouces, pour un gain d’espace et une densité d’énergie augmentée. Le format standard 19 pouces permet au système PowerRack d’être totalement compatible avec certains équipements professionnels (applications de télécommunication, systèmes UPS, sous-station électriques, systèmes industriels).

PowerTech Systems sélectionne et assemble les meilleures cellules Lithium Fer Phosphate du marché auprès de ses partenaires industriels.
Le Lithium Fer Phosphate (LFP) est actuellement l’une des meilleure technologie pour le stockage d’énergie de part sa durée de vie, sa grande sécurité, et sa supériorité technique, comparée aux autres technologies du marché (NMC ou NCA).

Technologie BMSMatrix® : L’intelligence embarquée

Le système PowerRack utilise notre technologie BMSMatrix® pour gérer le fonctionnement optimal du système. BMSMatrix® est une technologie avancée issue de notre R & D, permettant de gérer facilement et en toute sécurité le déploiement, le contrôle et le monitoring de systèmes de stockage d’énergie complexes ou de taille importante.

BMSMatrix® est l’intelligence embarquée du système : cette technologie offre une incroyable modularité et flexibilité du système. Le système PowerRack peut ainsi être facilement déployé sur des plages de tension allant de 48V à plus de 1 000V, avec une capacité variant de quelques KWh à plusieurs MWh.

Communication externe

PowerRack possède un système de communication programmable, et multi-protocole pour la communication vers les controleurs externe (SCADA, Concertisseurs, automates, etc).
L’interface peut être modifiée pour s’interfacer avec des applications spécifiques. Les protocoles embarqués en standard sont : CAN, CAN Open, RS232, RS485, HTTP par interface API REST.

Monitoring et Télémétrie

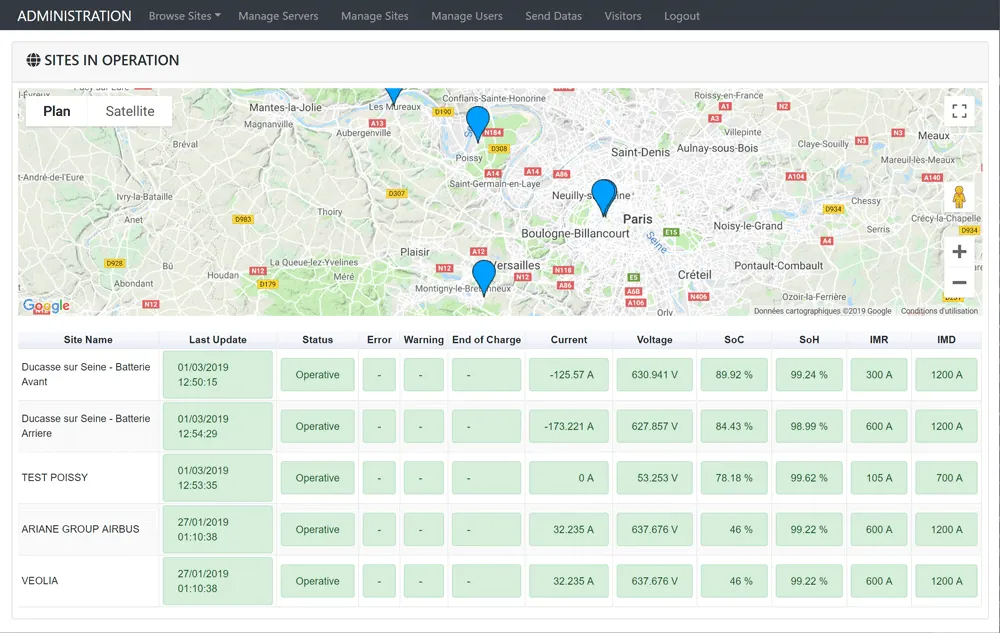

Monitoring des sites en opération
Monitoring des sites en opération

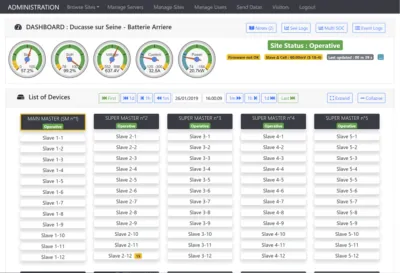

Tableau de bord
Tableau de bord

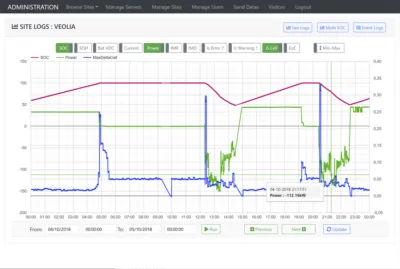

Détail de Log
Détail de Log

Un service de Monitoring et de télémétrie est disponible pour notre système de batteries PowerRack®.
Ce service permet de suivre en temps réel tous les paramètres de fonctionnement de la batterie.
Toutes les informations sont collectées indifféremment par réseau WIFI, 3G/4G, ou ethernet TCP-IP.
Le service s’appuie sur une interface sécurisée API-REST basée dans un cloud sécurisé.

Les fonctionnalités principales du service sont les suivantes :

Paramétrage & Monitoring distant

  • Paramétrage de l’intégralité des fonctions et des seuils de fonctionnement de la batterie (plage de température, plage de tension, plage de courant, plage de puissance, seuils d’alerte, profondeur de décharge maximale, etc.)
  • Plus de 70 paramètres de fonctionnement accessibles
  • Mise à jour distante des firmware
  • Consultation de l’intégralité des données de fonctionnement de la batterie
  • Détection des incidents en avance de phase
  • Consultation des paramètres sous forme de graphiques et tableaux
  • Gestion de parc et maintenance préventive

Historisation des données

  • Les données sont compressées sur 5 niveaux en fonction de leur ancienneté
  • Les valeurs moyennes, minimales et maximales de chaque paramètres sont conservées indéfiniment
  • Consultation des données par une fonction « Time-Shift »

Consultation 24-7 par Interface WEB

  • Les données sont accessibles sur n’importe quel navigateur Internet (ordinateur fixe ou smartphone) avec un accès sécurisé à la plateforme
  • Les données sont stockées sur un cluster décurisé de bases de données et sauvegardées sur une base journalière
  • Gestion des profils utilisateurs et droits d’accès pour la consultation des données
  • Toutes les données stockées sont cryptées pour la confidentialité des utilisateurs

Gestion d’alertes SMS ou Email

  • Une alerte SMS ou email peut être paramétrée pour être déclenchée en fonction des paramètres définis par l’utilisateur.
  • Les alertes peuvent automatiquement ouvrir un ticket d’assistance ou de maintenance sur les outils de ticketing disponibles chez le client

Exemple d’application

Système PowerRack pour la traction et l'énergie du bateau 'Ducasse sur seine', Paris, France
Système PowerRack pour la traction et l’énergie du bateau ‘Ducasse sur seine’, Paris, France

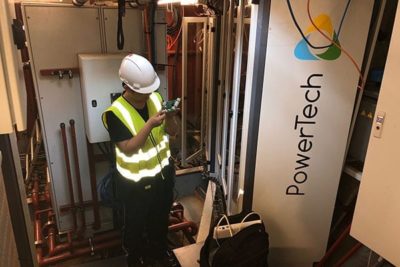

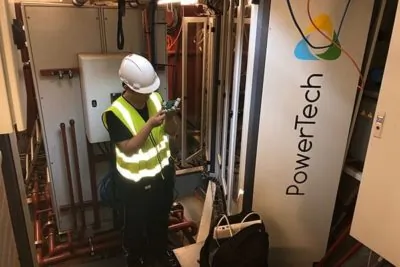

740kWh de batteries PowerRack dans la coque du bateau 'Ducasse sur Seine'
740kWh de batteries PowerRack dans la coque du bateau ‘Ducasse sur Seine’
Traction du bateau logistique 'Fludis', Paris, France
Traction du bateau logistique 'Fludis', Paris, France
Système PowerRack® pour la régulation de fréquence du réseau (configuration 820VDC/500kWh), Borkum, Allemagne
Système PowerRack® pour la régulation de fréquence du réseau (configuration 820VDC/500kWh), Borkum, Allemagne

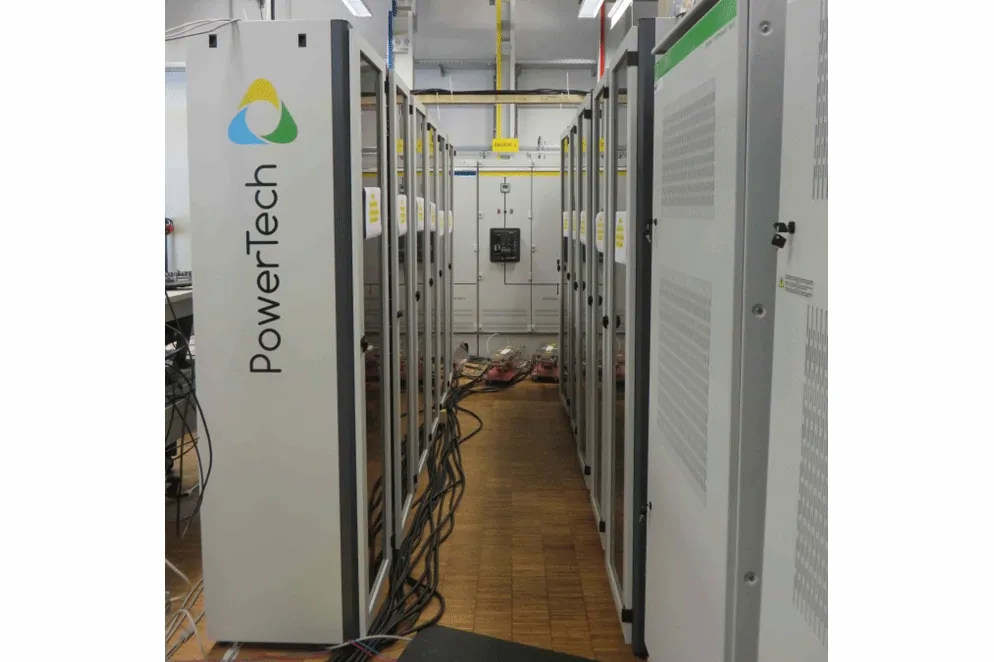

ESS de 500kWh pour le stockage ENR éolien et solaire sur l'ile de Borkum, Allemagne
ESS de 500kWh pour le stockage ENR éolien et solaire sur l’ile de Borkum, Allemagne

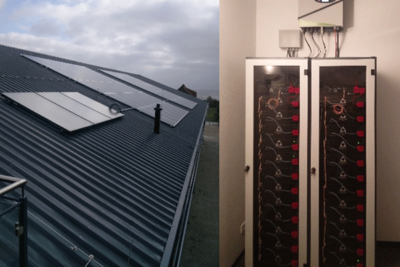

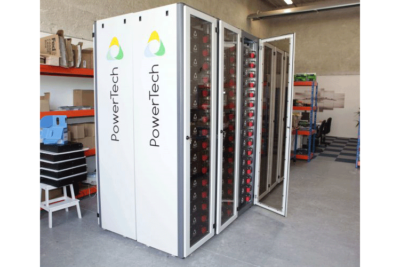

Stockage de 75kWh pour l'autoconsommation d'immeubles tertiaires, Allemagne
Stockage de 75kWh pour l’autoconsommation d’immeubles tertiaires, Allemagne

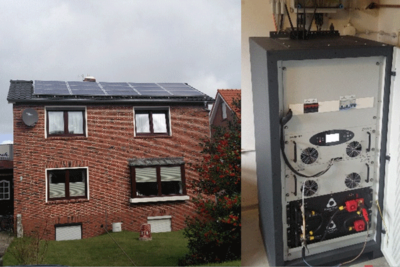

PowerRack 5kWh pour l'autoconsommation de maisons individuelles, Allemagne
PowerRack 5kWh pour l’autoconsommation de maisons individuelles, Allemagne

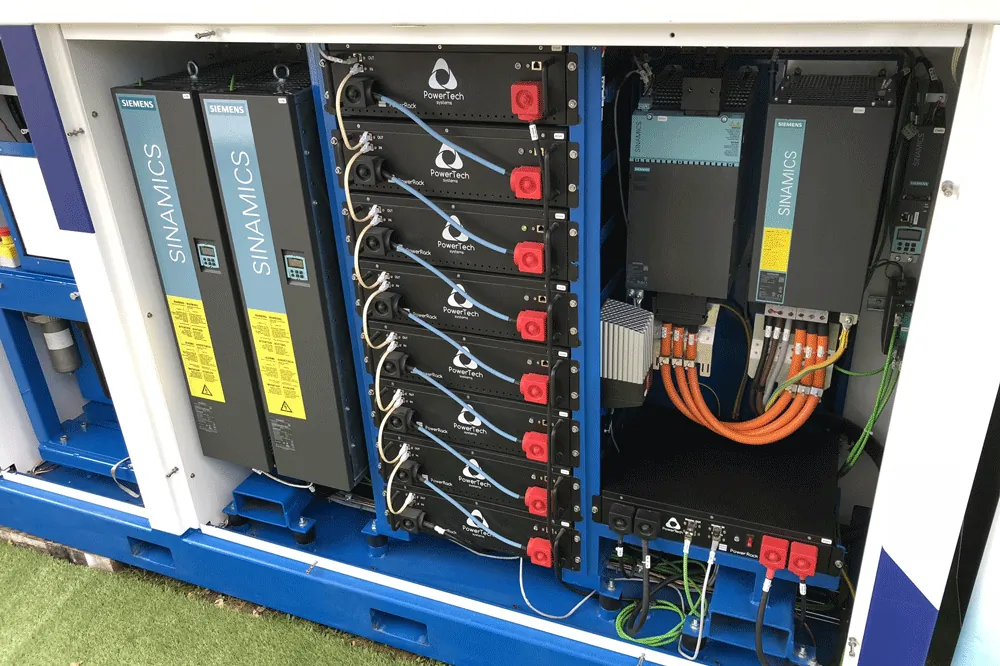

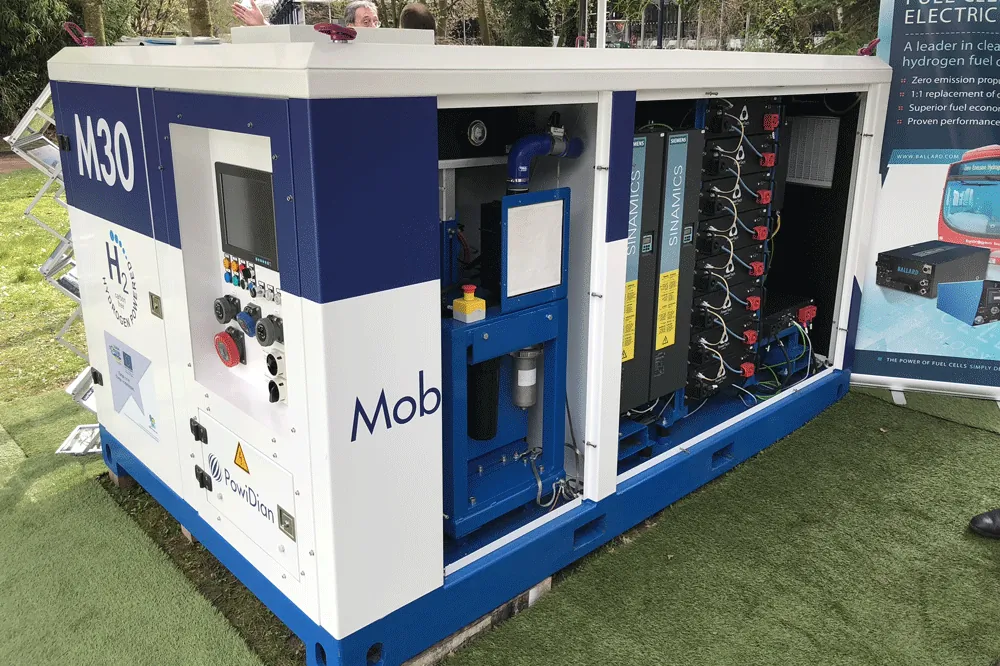

Système PowerRack couplé à la pile à hydrogène MobHylpower, France
Système PowerRack couplé à la pile à hydrogène MobHylpower, France
15kWh de stockage lithium sur générateur à pile à hydrogène, France
15kWh de stockage lithium sur générateur à pile à hydrogène, France
