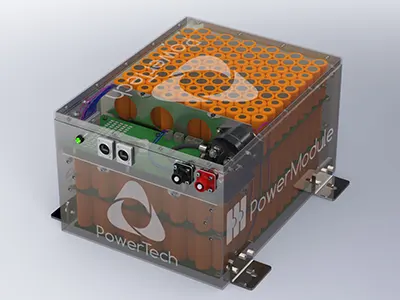

PowerModule : Système de batteries lithium modulaire et intelligent

Le produit PowerModule est un système de batteries lithium conçu pour être modulaire. Sa conception mécanique permet de répondre à un maximum de combinaisons d’assemblage, vertical, horizontal ou les deux en même temps.

Grace à cette flexibilité, la mise en service est facilitée et le système de batterie peut être logé dans des endroits exigus ou non conventionnels.

Ce produit est le fruit de plusieurs années de R&D pour mettre au point le concept BMS Matrix, permettant de découpe une batterie de puissance en un grand nombre de modules unitaires

Pour un maximum d’applications

Le PowerModule répond aux besoins de toute application nécessitant une capacité et/ou une tension élevée (jusqu’à 819.2VDC nominal). Plus particulièrement, le PowerModule se destine aux domaines suivants : véhicules industriels, traction moyenne et lourde, robotique, stockage d’énergie, ESS, etc.

Jusqu’à 128 modules (environ 700kWh) peuvent être assemblés en série, en parallèle, ou série et parallèle.
Selon la taille de l’installation finale, un BMS externe peut être nécessaire pour contrôler le système.
Pour les petits systèmes comptant jusqu’à 16 modules et ne nécessitant pas de la fonction de Monitoring, le BMS externe n’est pas nécessaire.

Technologie BMSMatrix® : L’intelligence embarquée

Chaque PowerModule est équipé d’un BMS interne pour contrôler le fonctionnement (température, tension de coupure haute et basse, etc.).
Les éléments PowerModule® sont équipés de cellules étanches Lithium Fer Phosphate (LFP) offrant de hautes performances, un très haut niveau de sécurité et une durée de vie élevée.

Tout comme la gamme PowerRack, le système PowerModule utilise notre technologie BMSMatrix® pour gérer le fonctionnement optimal du système.

BMSMatrix® est l’intelligence embarquée des PowerModule : cette technologie offre une incroyable modularité et flexibilité pour le déploiement et la maintenance de systèmes de batteries, tout en assurant un contrôle automatique de systèmes de plusieurs centaines de volts et kilowatt heures.

Certifications et Normes :

Le PowerModule possède un Type Approval Certificate (TAC) pour les applications marines, délivré par le Bureau Veritas Marine et Offshore.
Cette certification internationale, garantit que le PowerModule répond aux normes, tests et procédures suivantes:

• IEC 62619:2022 (Norme relative à la sécurité des cellules et à la résistance à l’emballement thermique)
• IEC 62620:2014 (Norme de durabilité des cellules lithium-ion)
• Tests vibratoires et environnementaux pour la sécurité maritime
• Essais électriques et tests fonctionnels
• Conformité ISO 9001

Télécharger le Certificat

Les modules de batterie sont également testés et certifiés pour la sécurité du transport des batteries lithium-ion (norme UN38.3).

Grâce à son équivalence avec d’autres organismes de certification (DNV-GL, LOYDS, RINA, etc.), cette certification TAC marine permet aux PowerModules d’être utilisés dans tous les projets d’électrification navale nécessitant une classification maritime internationale.

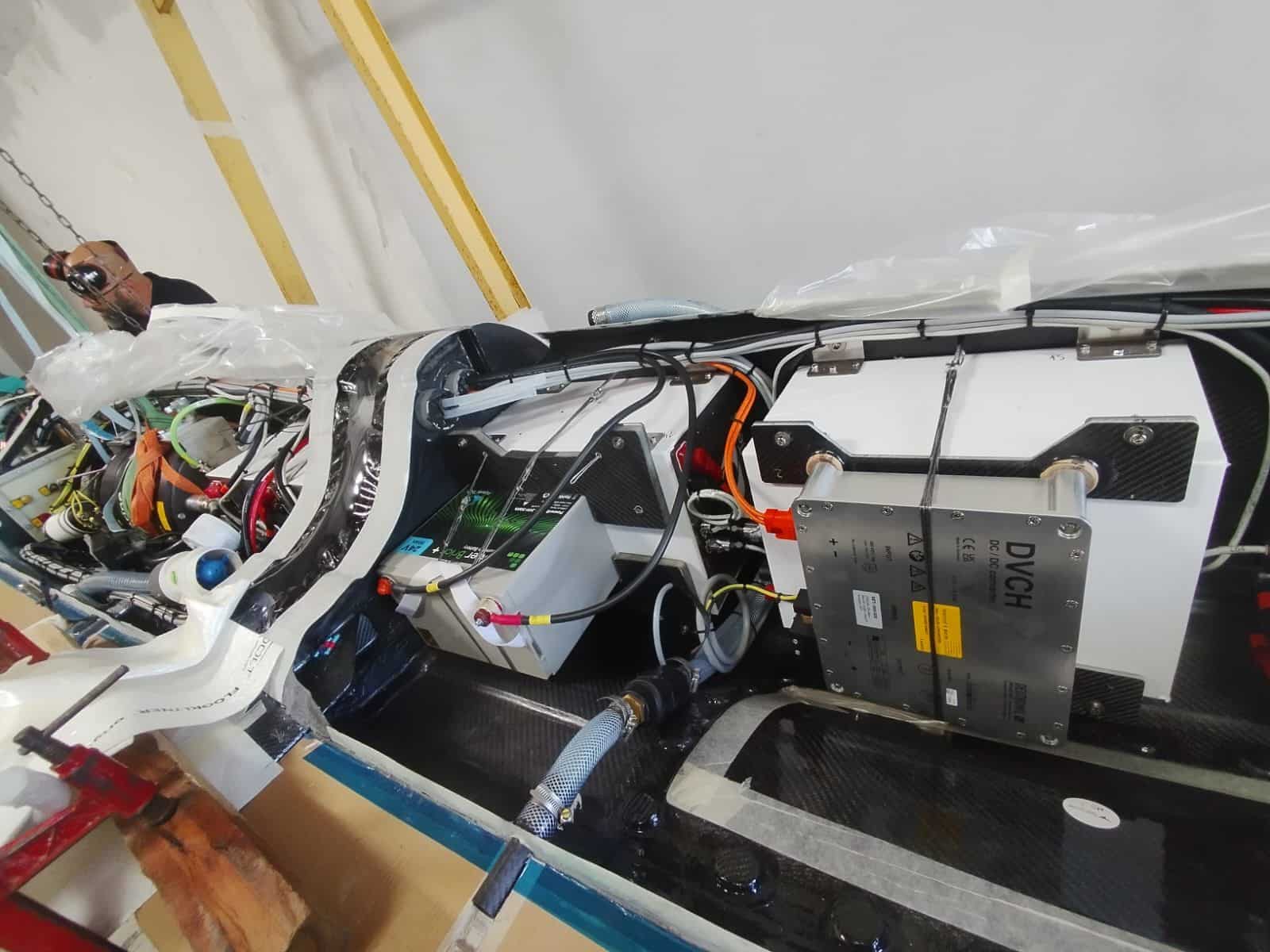

APPLICATION : Chevauchée de 'Zeus' à la cérémonie des Jeux olympiques Paris 2024

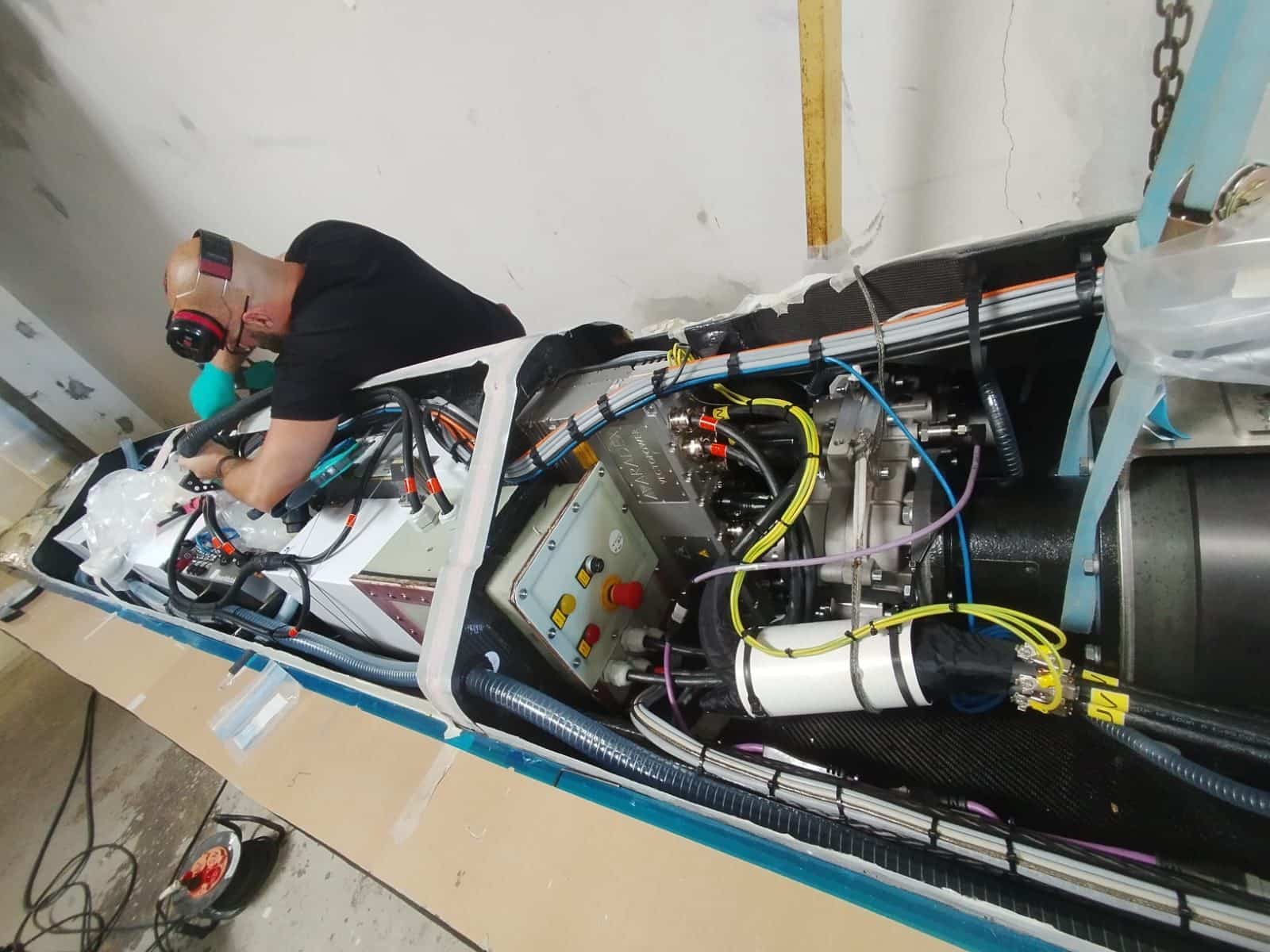

Zeus 1

Zeus 2

Zeus 3

Zeus 0

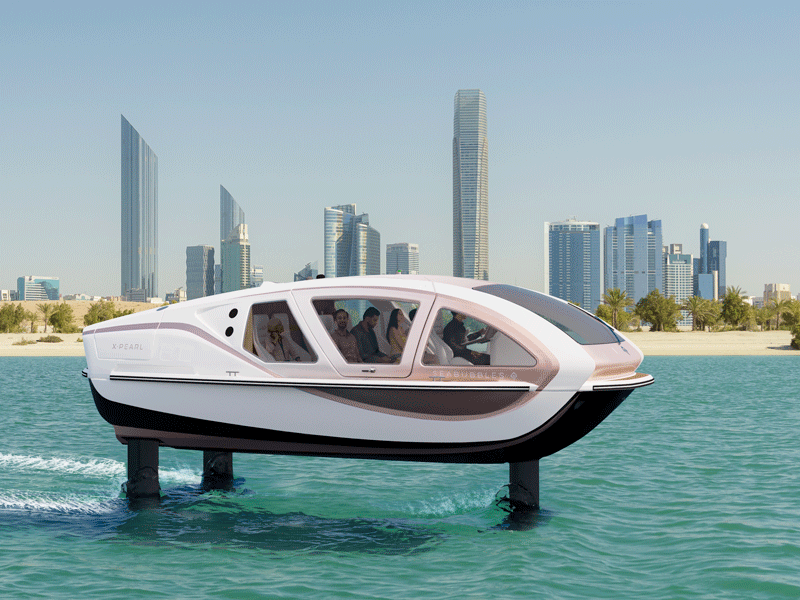

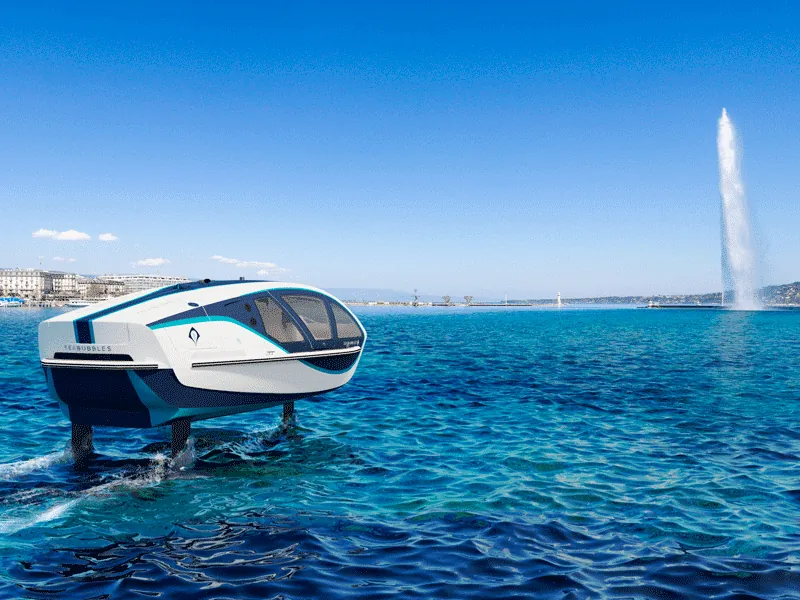

APPLICATION : Propulsion des Bateaux SeaBubbles Zero Emission par PowerModule®

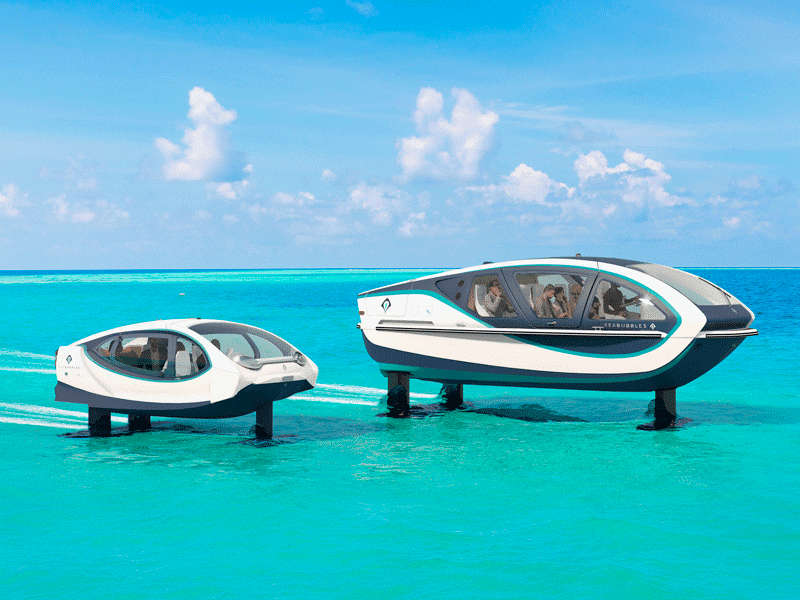

seabubbles-6

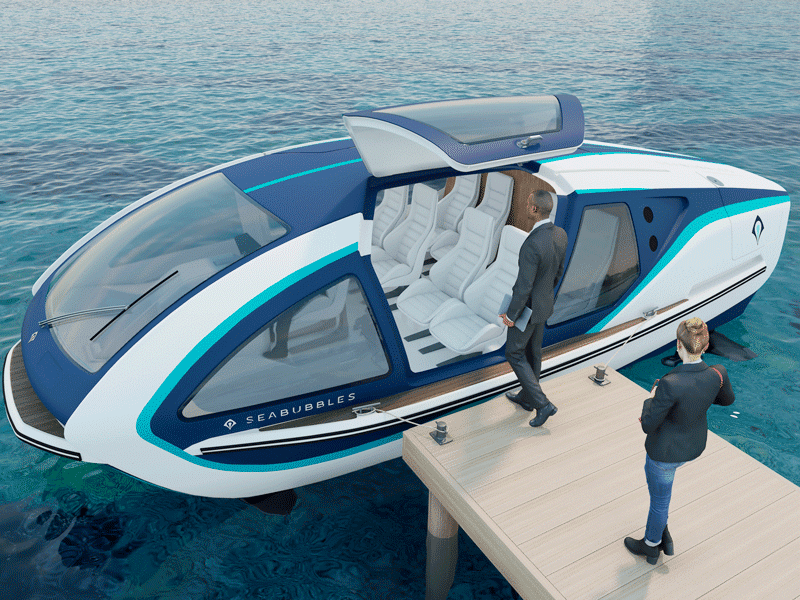

seabubbles-5

seabubbles-4

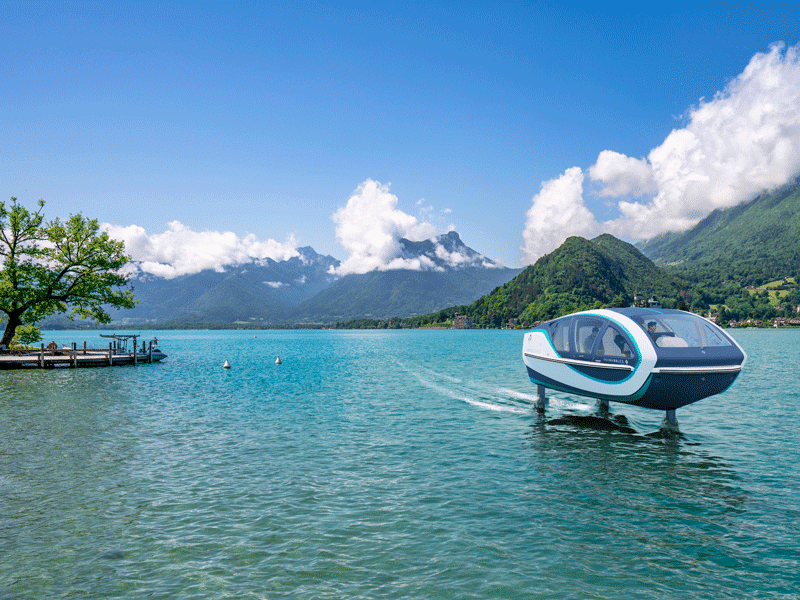

seabubbles-3

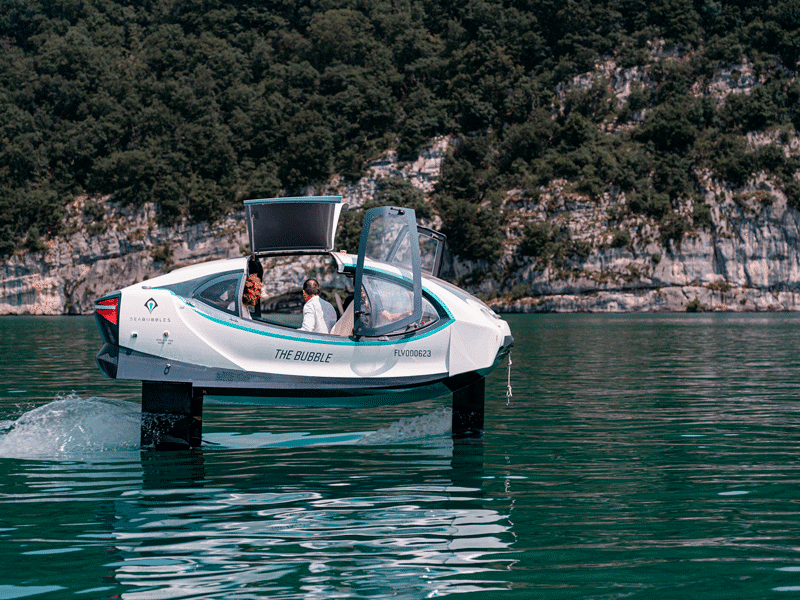

seabubbles-2

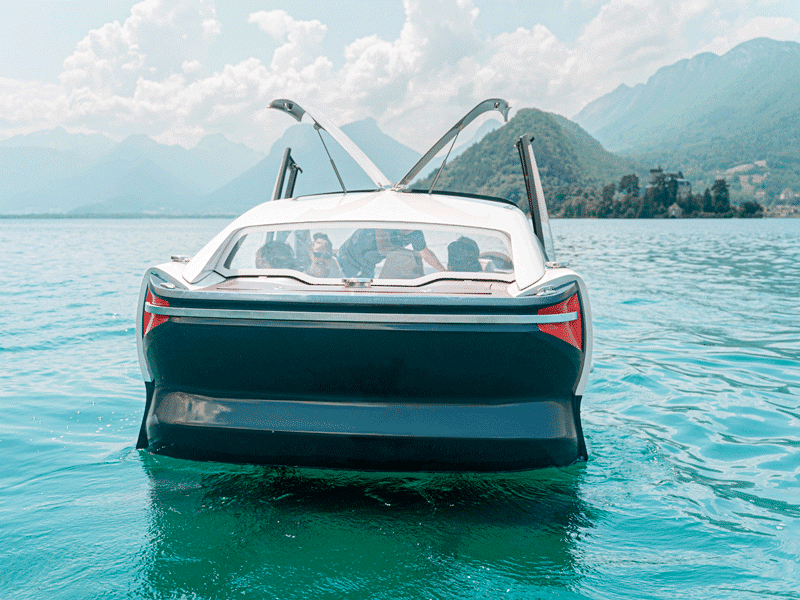

seabubbles-1

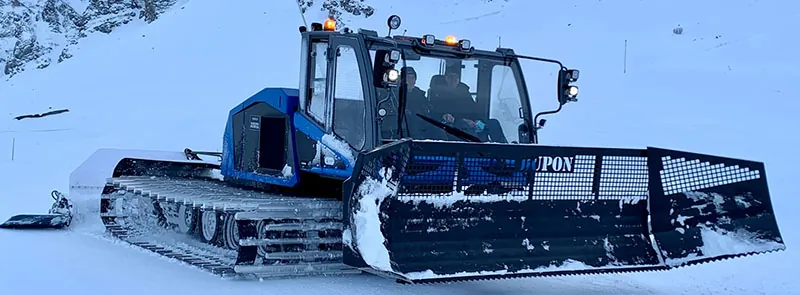

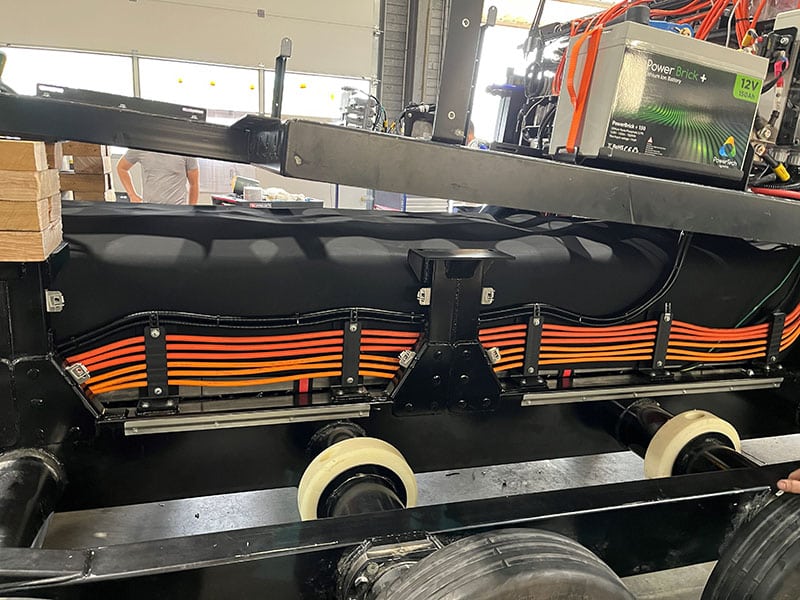

APPLICATION : Traction des dameuses Electriques CM-DUPON avec 146kWh de batteries PowerModule®

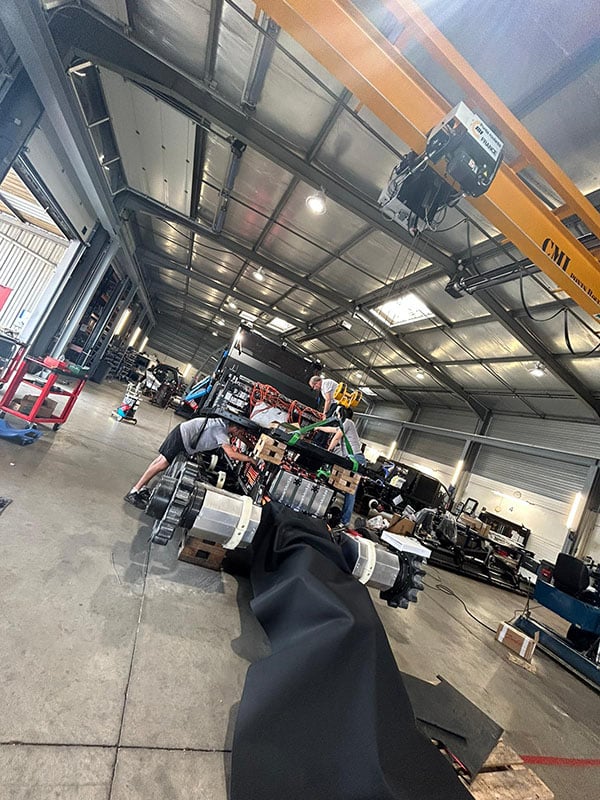

Electric Groomer Dameuse9

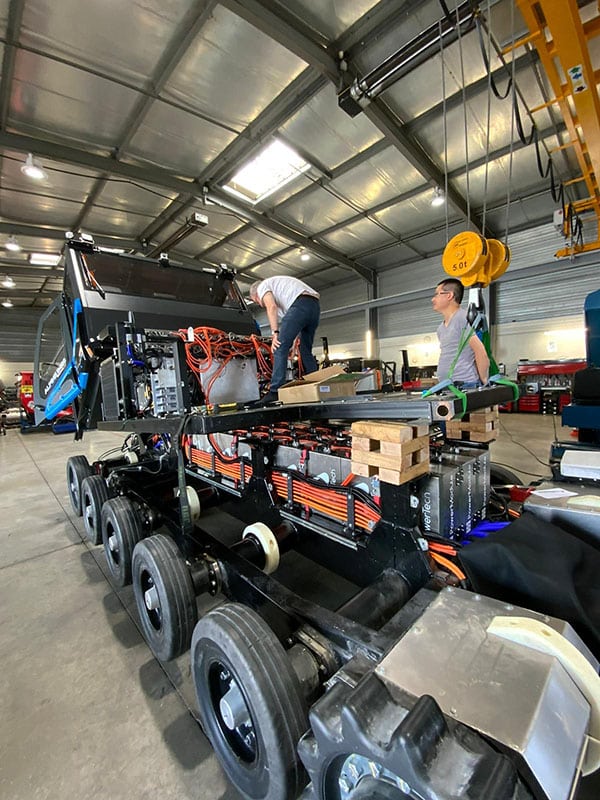

Electric Groomer Dameuse10

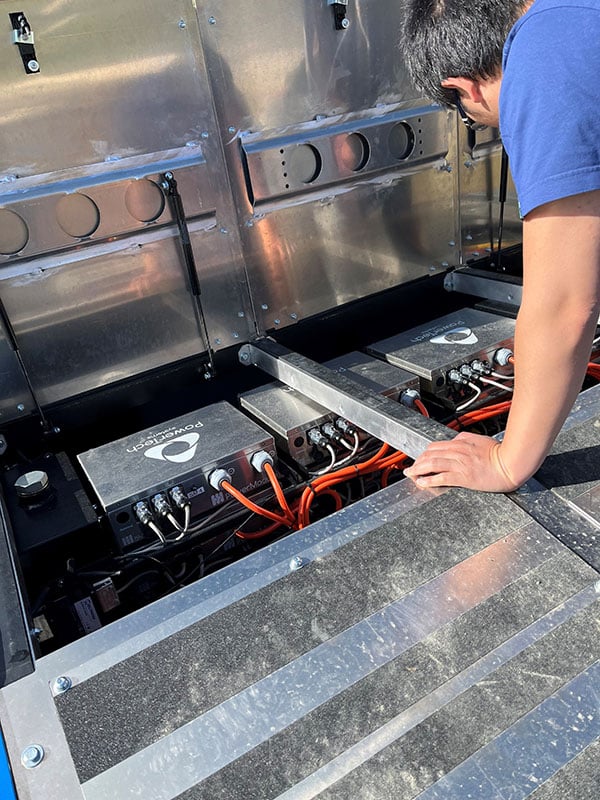

Electric Groomer Dameuse1

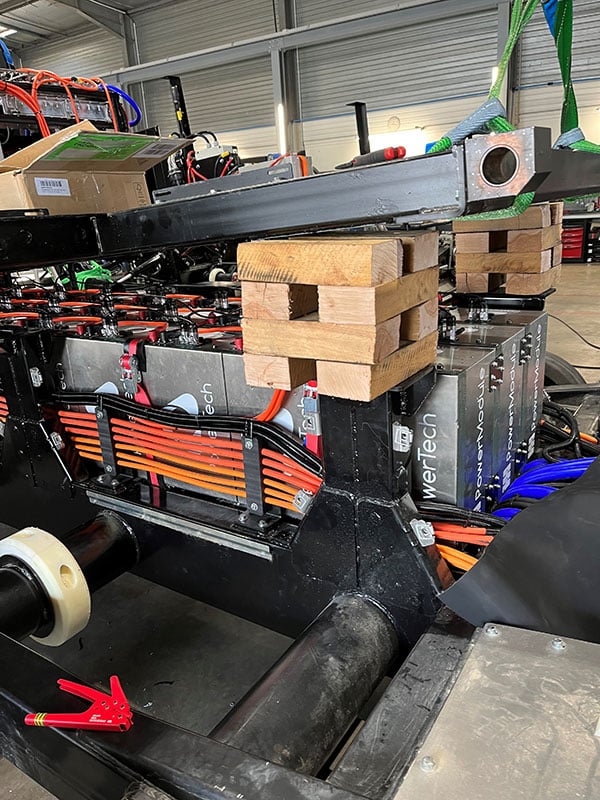

Electric Groomer Dameuse3

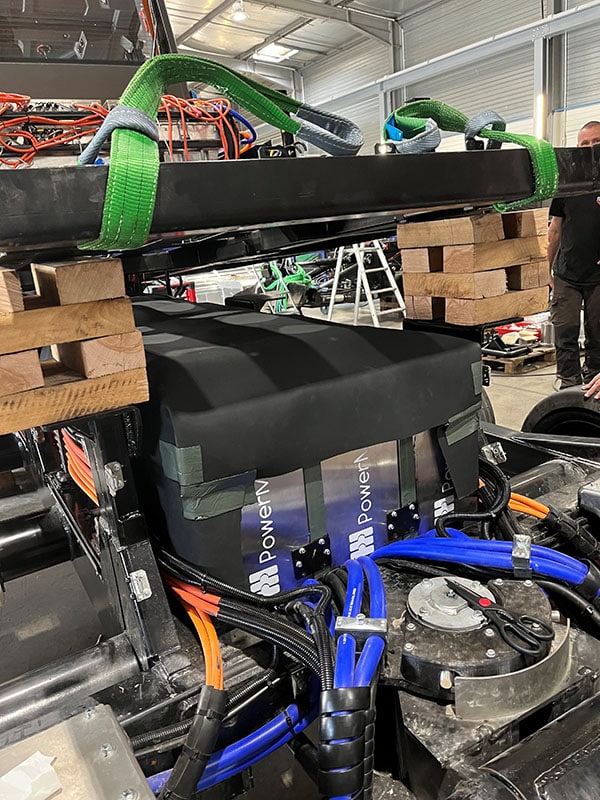

Electric Groomer Dameuse7

Electric Groomer Dameuse8

Cliquez pour plus de détails

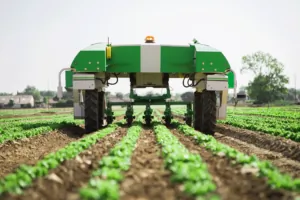

APPLICATION : Robots d'agriculture Naio équipés de PowerModule®

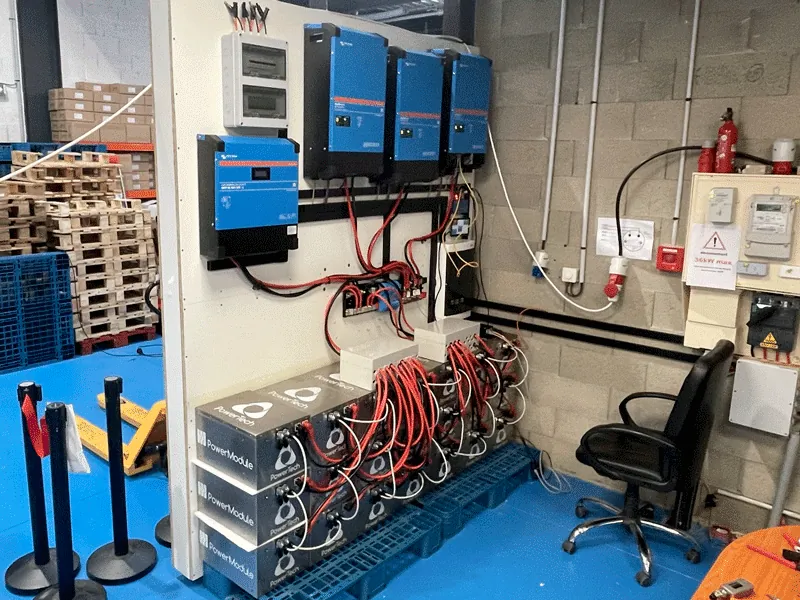

APPLICATION : PowerModule® pour le stockage des ENR et SmartGrids

Monitoring et Télémetrie

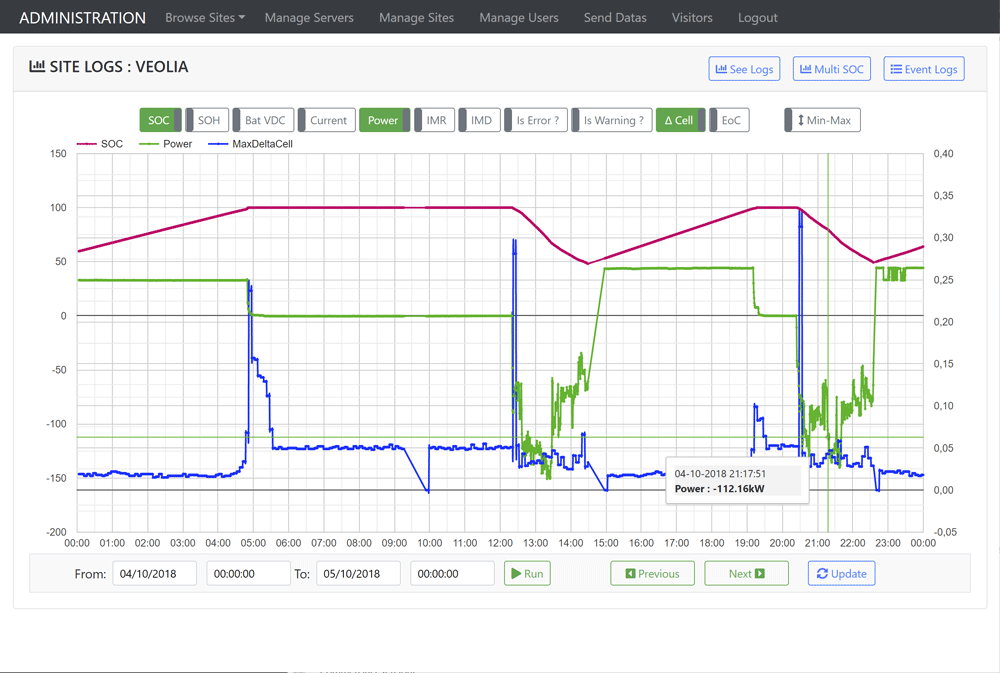

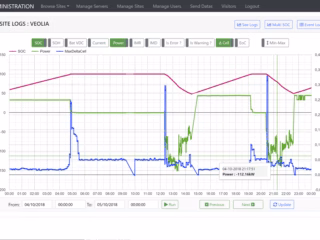

Monitoring-Site-Logs

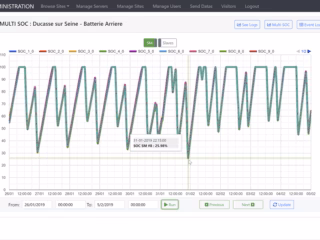

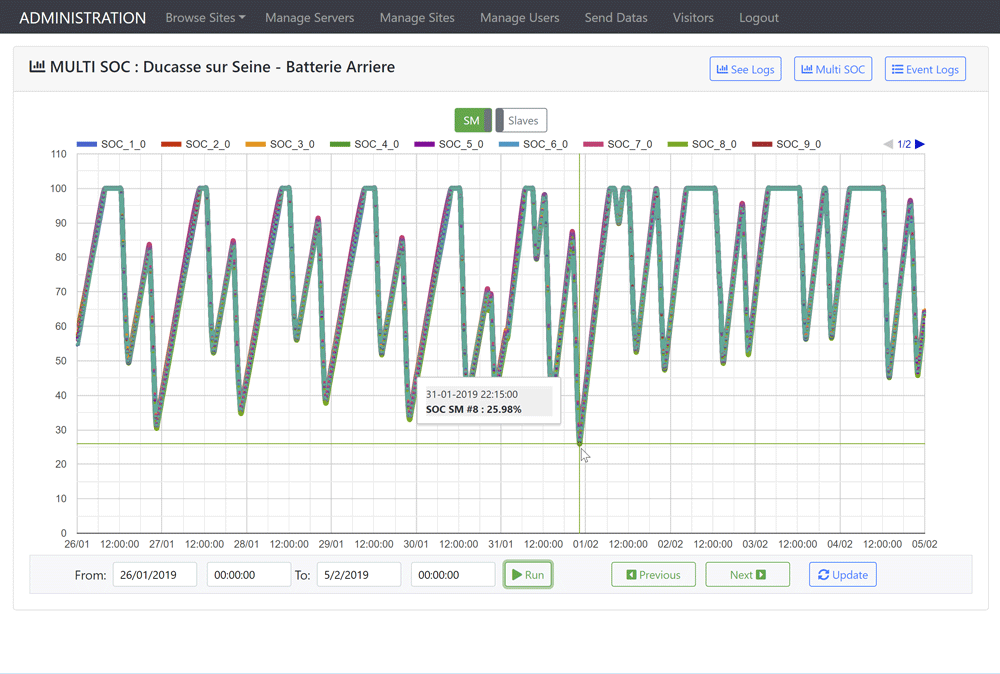

Monitoring-MultiSOC

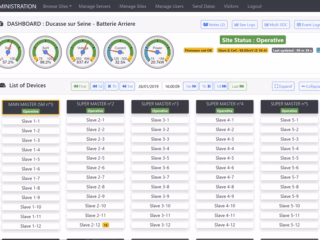

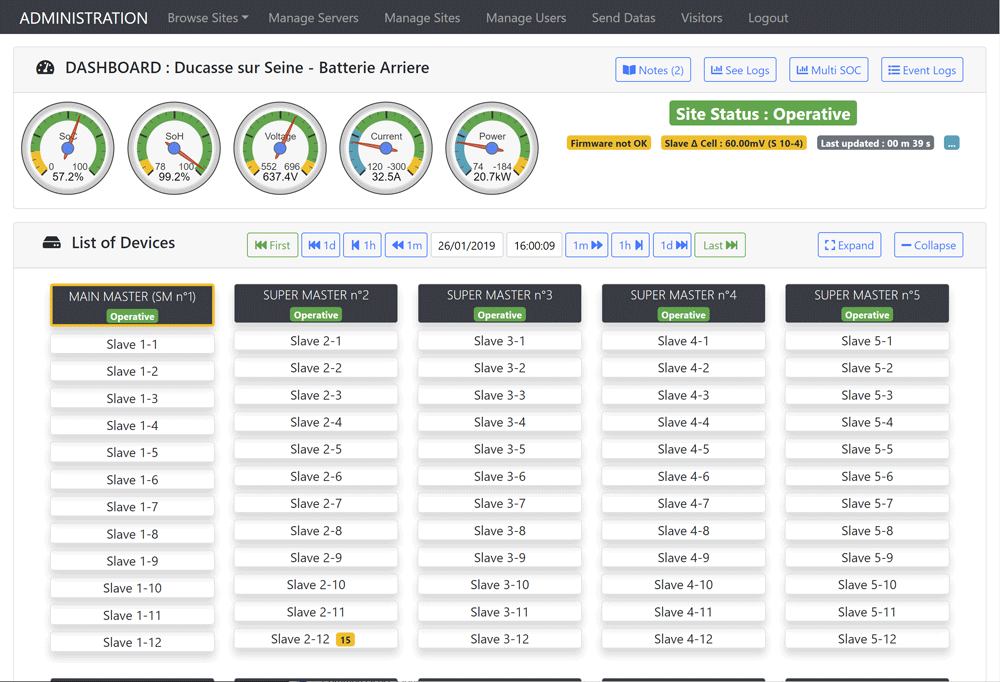

Monitoring-Dashboard

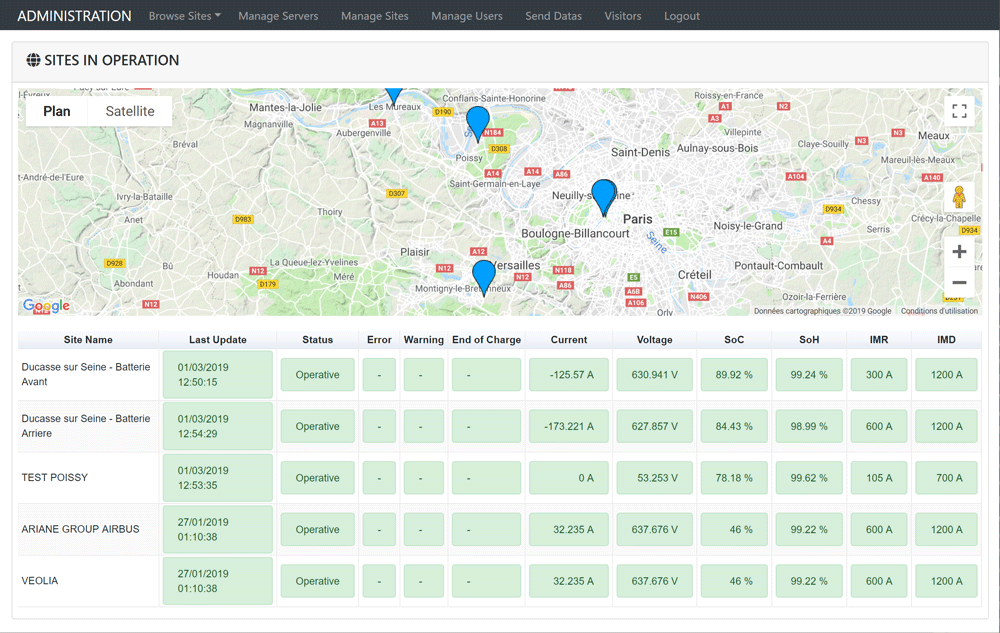

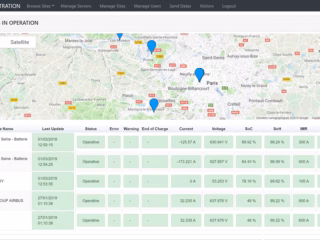

Monitoring-Site-in-Operation

Le produit PowerModule bénéficie du service de Monitoring et de télémétrie dans le cloud.
Ce service permet de suivre en temps réel tous les paramètres de fonctionnement de la batterie.
Toutes les informations sont collectées indifféremment par réseau WIFI, 3G/4G, ou ethernet TCP-IP.
Le service s’appuie sur une interface sécurisée API-REST basée dans un cloud sécurisé.

Les fonctionnalités principales du service sont les suivantes :

Paramétrage & Monitoring distant

• Paramétrage de l’intégralité des fonctions et des seuils de fonctionnement de la batterie (plage de température, plage de tension, plage de courant, plage de puissance, seuils d’alerte, profondeur de décharge maximale, etc.)
• Plus de 70 paramètres de fonctionnement accessibles
• Mise à jour distante des firmware
• Consultation de l’intégralité des données de fonctionnement de la batterie
• Détection des incidents en avance de phase
• Consultation des paramètres sous forme de graphiques et tableaux
• Gestion de parc et maintenance préventive

Historisation des données

• Les données sont compressées sur 5 niveaux en fonction de leur ancienneté
• Les valeurs moyennes, minimales et maximales de chaque paramètres sont conservées indéfiniment
• Consultation des données par une fonction « Time-Shift »

Consultation 24-7 par Interface WEB

• Les données sont accessibles sur n’importe quel navigateur Internet (ordinateur fixe ou smartphone) avec un accès sécurisé à la plateforme
• Les données sont stockées sur un cluster décurisé de bases de données et sauvegardées sur une base journalière
• Gestion des profils utilisateurs et droits d’accès pour la consultation des données
• Toutes les données stockées sont cryptées pour la confidentialité des utilisateurs

Gestion d’alertes SMS ou Email

• Une alerte SMS ou email peut être paramétrée pour être déclenchée en fonction des paramètres définis par l’utilisateur.
• Les alertes peuvent automatiquement ouvrir un ticket d’assistance ou de maintenance sur les outils de ticketing disponibles chez le client

Téléchargement des spécifications du PowerModule®
